為什么逆變器顯示電量與電表不一致？
來源：湖北特雷斯科技集團有限公司 2017-12-23 14:16:01 4586 次點擊

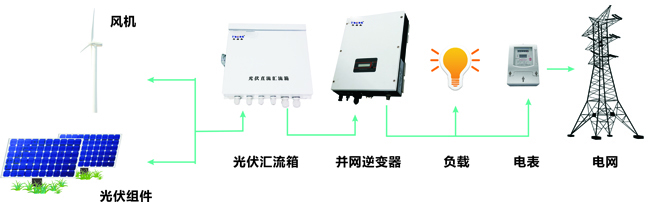

用戶安裝光伏系統后，可從手機監控APP上或者逆變器上看到每天發了多少度電，計算每天可以賺多少錢。但到了月底和供電局結算電費時，又會有一些差別，有的用戶少了，有的用戶多了，這到底是怎么回事？
其實從逆變器讀出來的電量，和從電表讀出來的電量有可能不一樣。一般情況下，從逆變器到電表之間，必然會存在著損耗，根據能量守恒定律，電能表的發電量比逆變器顯示的發電量要低一些。
在實際應用中，由于逆變器的測量誤差和電能的測量誤差，導致了電表電量比逆變器顯示電量或高或低，這都是正常狀態。
1、電量計算原理
要了解其中的原委，首先我們要弄清，電量究竟是怎么被計算出來的。
電量計算公式為：
W=UIT=I2RT
公式中：
W---光伏系統發電量，單位是KWH
U---市電電壓，單位為V
I---輸出電流，單位為A
T---負載每天的用電時間，單位h
R---輸出線纜的阻抗，單位為Ω
無論是什么樣的儀器設備，計算電量的規則都是一樣的，根據電壓、電流、時間三個物理變量的數據采集，再通過不同的算法計算出電量。
2、逆變器電量計算
逆變器在整個光伏系統當中除了擔任直流轉交流的工作外，電站的所有動態運行數據都是在逆變器側完成，電量計算也是其中一部分。逆變器通過內置的電流傳感器和電壓采樣電路，采集到電壓電流數據，通過軟件算法，計算出發電量，顯示在逆變器屏幕及監控平臺上。
逆變器發電量的計算，涉及到電壓及電流的檢測。從電流傳感器到計算芯片，還有一段硬件采樣處理電路，電流傳感器的精度約為±0.5%，加上硬件采樣電路和軟件計算，總體精度約為±1%。
3、電表電量計算
目前電能計量表有很多類型，但是計量電量的原理實質上都是相通的，以電子式電能表為例，接入被測電路的電流、電壓傳感器，將數據經模塊轉換器轉換后，輸入微處理器進行分析、處理，通過顯示屏顯示分時計量的正反向有功、無功電量。
跟逆變器一樣，電表的測量也是有誤差的，單相或三相電表，在銘牌上都會有標注精度等級0.2S、0.5S、1.0S、2.0S級等，意思是允許在±0.2%、±0.5%、±1.0%、±2.0%之內的誤差，目前居民普遍使用的電表的精度等級是1.0S的，所以有±1%的誤差。
逆變器電壓采樣誤差、溫度影響、采樣誤差的不確定性、逆變器及電表校準系數、線纜的材質粗細及長度、接線端子的接觸損耗等等都會影響著電量測量的準確性。所以，電表顯示的電量與逆變器顯示的電量總是會有或多或少的差異，這都是正?，F(xiàn)象。正常的狀態下，一般認為，逆變器到電表的連接線纜距離在50米以內的情況下，電表與逆變器發電量顯示值在2%之內的偏差都是可接受的。
